用途
●SF6ガス遮断機の遮断・投入用
●衝撃電圧発生装置の制動用
●コンデンサの放電用
●トランスの負荷時タップ切り替え用
●サージ吸収用
●中性点接地抵抗器(NGR)
●その他高電圧・大電流回路用

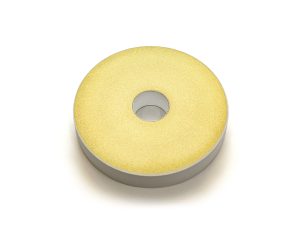

ASW・ASD標準仕様
型名 | 寸 法 (mm) | 断面積 (c㎡) |
抵抗部体積 (c㎥) |
抵抗値 製造範囲 (Ω) |
許容注入 エネルギー(kJ) |
単重 (g) |
||
φD | φd | t | ||||||
ASW7525 | 75±1.5 | 30±1.5 | 25±0.5 | 37.1 | 93 | 0.5~120 | 27.6 | 241 |
ASW9525 | 95±1.5 | 30±1.5 | 25±0.5 | 63.8 | 160 | 0.3~80 | 47.0 | 415 |
ASW11025 | 110±1.5 | 30±1.5 | 25±0.5 | 88.0 | 220 | 0.2~60 | 65.5 | 572 |
ASW12025 | 120±1.5 | 30±1.5 | 25±0.5 | 106.0 | 265 | 0.2~50 | 79.5 | 689 |
ASW12725 | 127±1.5 | 33±1.5 | 25±0.5 | 118.1 | 295 | 0.2~45 | 88.5 | 768 |
ASW15025 | 150±2 | 34±2 | 25±0.5 | 167.6 | 419 | 0.15~30 | 120.0 | 1090 |
ASD4025 | 40±1.5 | – | 25±0.5 | 12.6 | 31 | 1.6~300 | 9.0 | 82 |
ASD6025 | 60±1.5 | – | 25±0.5 | 28.3 | 71 | 0.7~150 | 21.0 | 184 |
ASD7525 | 75±1.5 | – | 25±0.5 | 44.2 | 110 | 0.45~110 | 33.0 | 287 |
ASD9525 | 95±1.5 | – | 25±0.5 | 70.9 | 177 | 0.3~70 | 52.5 | 461 |
図-21 比抵抗値対インパルス耐電圧曲線
(1.2/50μs)
図-23 注入エネルギーと表面温度上昇の関係
図-22 時間対耐電圧曲線
図-24 比抵抗値対抵抗温度係数(常温~200℃)
ASW・ASD抵抗器の使用上の注意点
●吸湿により抵抗値が増加する特性を有しています。抵抗増加の低減を図るため、常温で吸湿しない環境下にて保管してください。
●長期保管した製品をご使用の場合は、100℃~120℃で8h以上(目安)乾燥してからご使用願います。また金属金具セット品は40℃で48h以上乾燥してからご使用願います。
●接触圧力は目安であり、ばねの過剰締付・偏荷重などにより破損する場合がございます。
●重量の割に抵抗部表面積が小さいことから、連続使用には不適です。
●間けつのインパルス電圧負荷の場合、用途に応じて放熱フィンを取り付けたセット品を設計致します。
