W標準仕様
| 型名 | 継手材質 | 定格電力（W） | 最高仕様電力（W） | 寸法（mm） | 製造可能抵抗値（Ω） | |
| A | B | |||||
| W-500DN | SUS | 350 | 500 | 142 | 180 | 1～100 |
| W-1000DN | SUS | 750 | 1000 | 142 | 166 | 1～100 |
| W-1600DN | SUS | 1200 | 1600 | 247 | 271 | 1～100 |
図-14 直接水冷抵抗器軽減曲線
図-16 水量対表面上昇温度曲線（W-1000DN）
図-18 電力対表面上昇温度曲線（W-500DN）
図-20 電力対表面上昇温度曲線（W-1600DN）

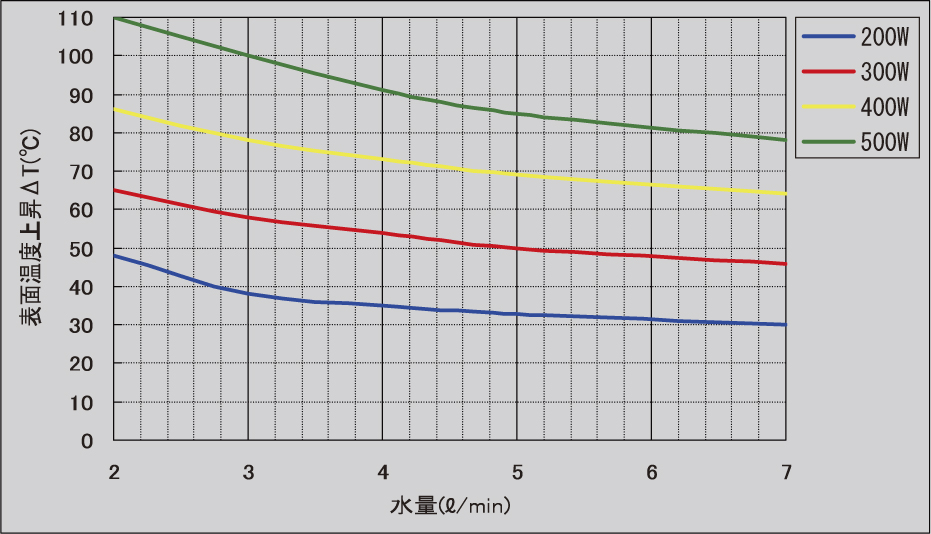

図-15 水量対表面上昇温度曲線（W-500DN）
図-17 水量対表面上昇温度曲線（W-1600DN）
図-19 電力対表面上昇温度曲線（W-1000DN）
■直接水冷抵抗器（W）の使用上の注意点
取付ホースはSUS製4分（1/2″）を標準としております。他のホース継手についても承ります。
●冷却水は抵抗率1MΩ･cm以上（電気伝導率1μS/cm以下）の純水をご使用ください。
●水圧は0.59MPa以下でご使用ください。
●取付時のボルトはφ4ネジをご使用ください。締付トルクは0.5N･m程度で締付けてください。
●ホースバンドは面締付けタイプを使用し、締付トルクは1～1.5N･mにて締付けてください。
●水流は5ℓ/min以上流してご使用し、絶対に断水させないでください。安全回路の設置を推奨します。
●抵抗器は立てて使用し、水は下から上へ流してください。（複数本使用する場合も、全て下から上へ流してください）
●サージ電圧は1800V以下（抵抗有効長さあたり250V/cm）の範囲でご使用ください。
